01 — Principios Básicos

Cómo Funciona una Torre de Enfriamiento

Las torres de enfriamiento funcionan mediante un proceso de enfriamiento evaporativo, donde el agua caliente proveniente de procesos industriales entra en contacto con el flujo de aire para disipar calor hacia la atmósfera.

Durante este proceso, una pequeña parte del agua se evapora, permitiendo reducir la temperatura del agua restante antes de ser recirculada nuevamente al sistema industrial.

Elementos Principales
  • Ventiladores — generan el flujo de aire
  • Rellenos evaporativos — aumentan el contacto agua/aire
  • Sistema de distribución de agua
  • Eliminadores de gotas
  • Bandeja de agua fría

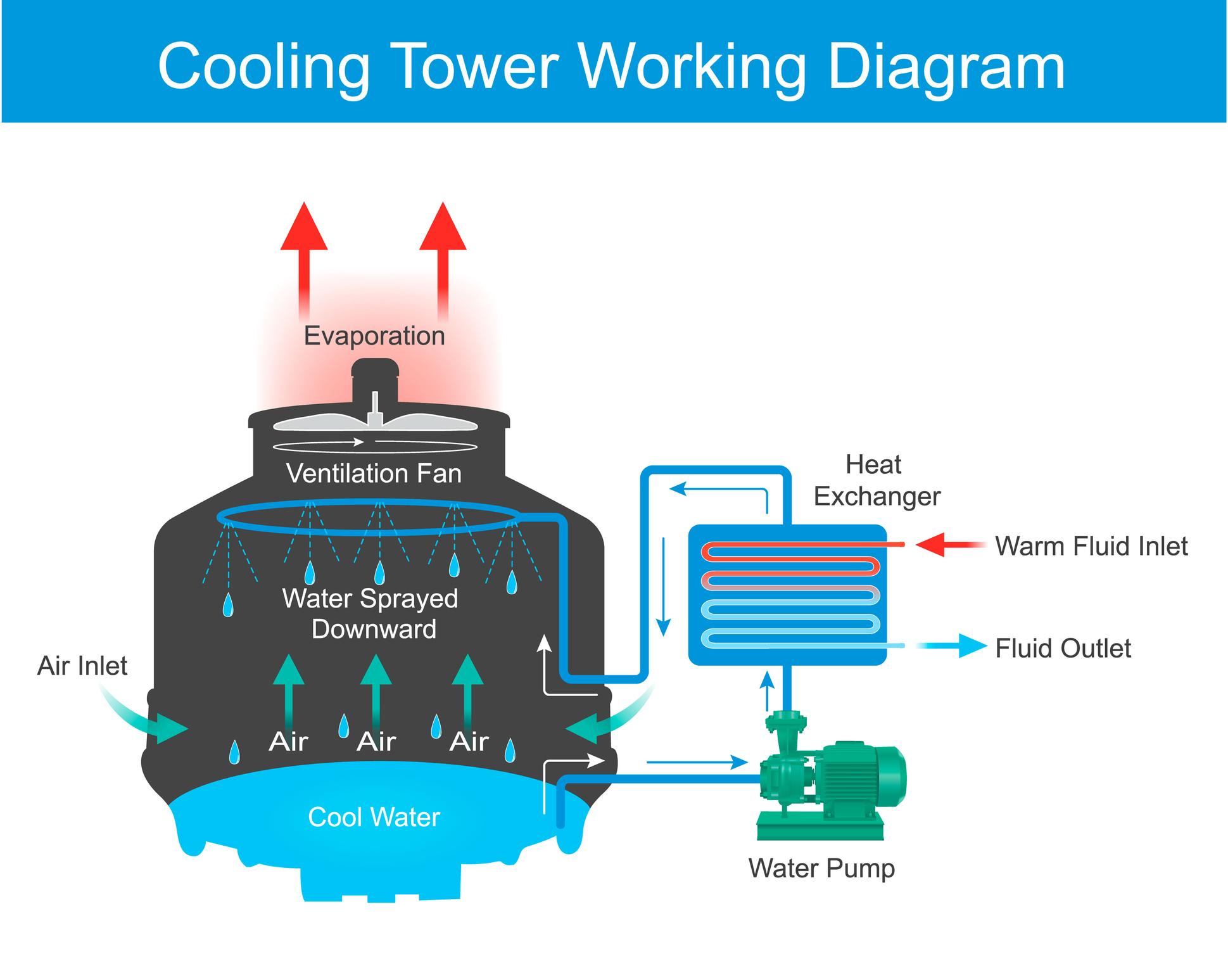

Diagrama de funcionamiento torre de enfriamiento
Diagrama flujo térmica

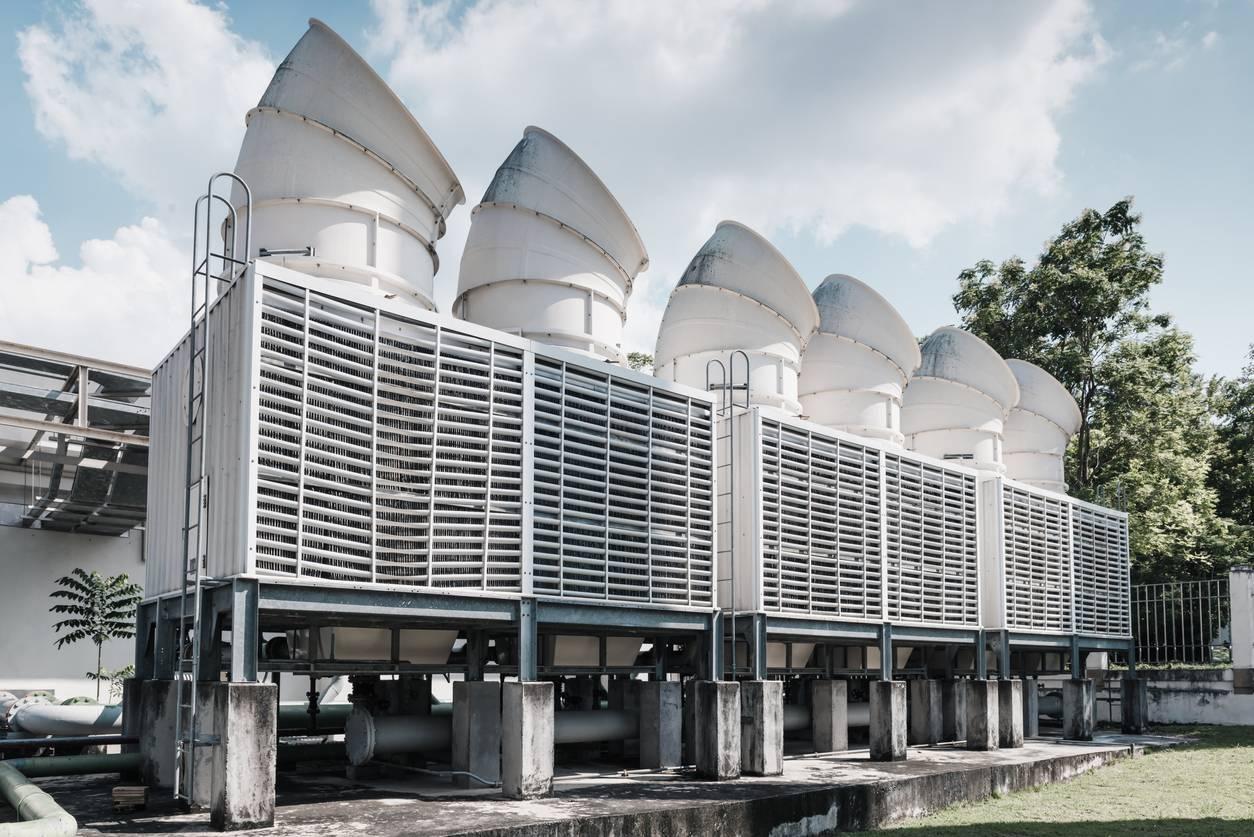

Esquema evaporativo
Torre de enfriamiento industrial
02 — Tipos y Aplicaciones

Rellenos Evaporativos

Los rellenos evaporativos aumentan la superficie de contacto entre el agua y el aire, mejorando la eficiencia del intercambio térmico. La selección del tipo correcto depende de las condiciones operacionales y la calidad del agua.

Relleno Laminar
Relleno Laminar

Mayor Eficiencia Térmica

  • Mayor eficiencia térmica
  • Recomendado para agua limpia
  • Mayor superficie de contacto
  • Menor resistencia al flujo de aire
Relleno Splash
Relleno Splash

Alta Resistencia Industrial

  • Ideal para agua con sedimentos
  • Mayor resistencia a incrustaciones
  • Mejor desempeño en ambientes industriales exigentes
Rellenos en Instalación

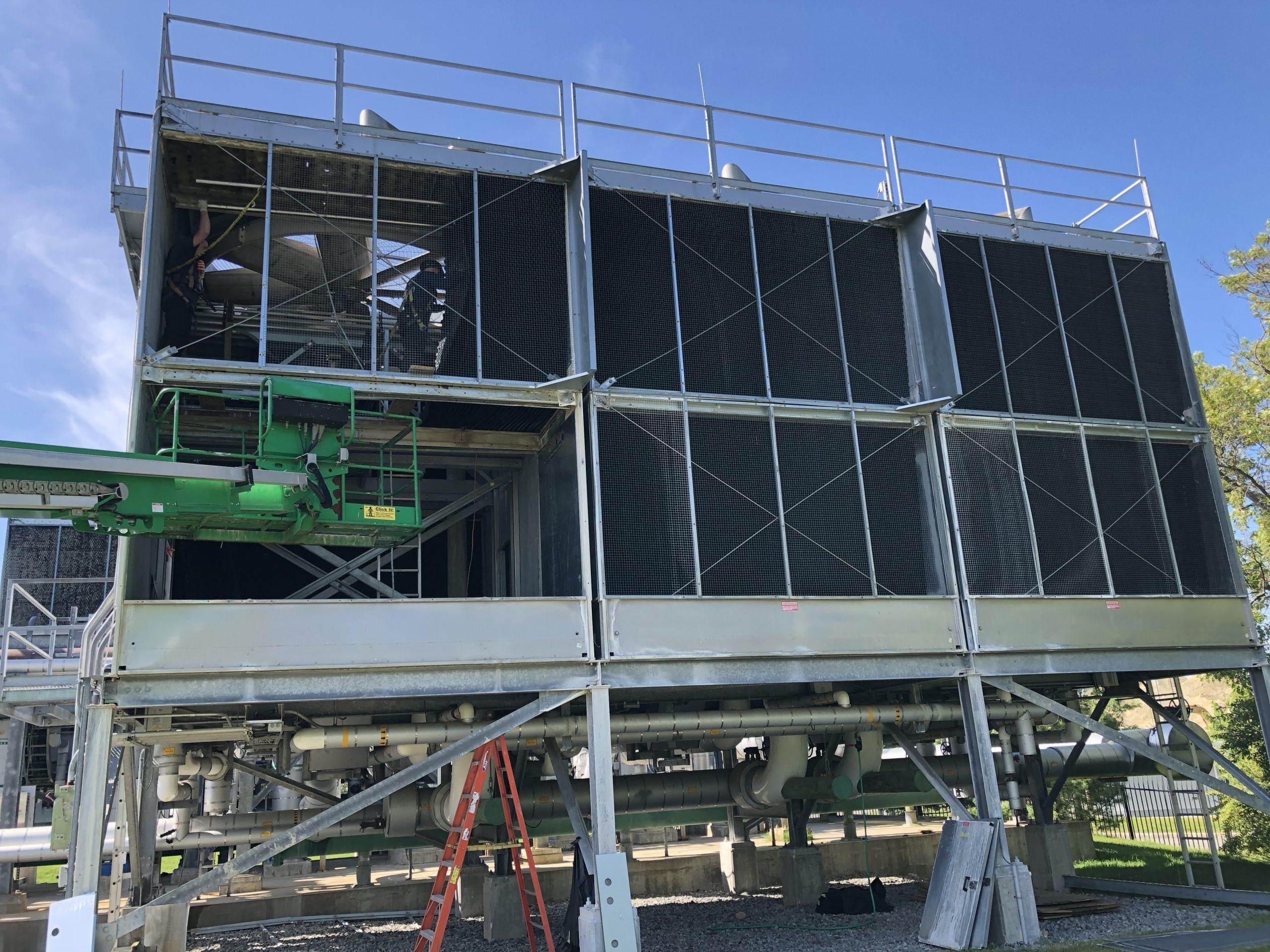

Rellenos instalados en torre

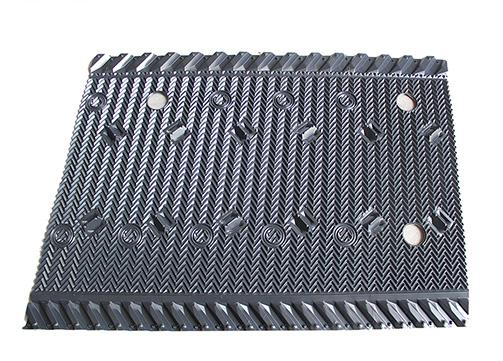

Rellenos evaporativos instalados

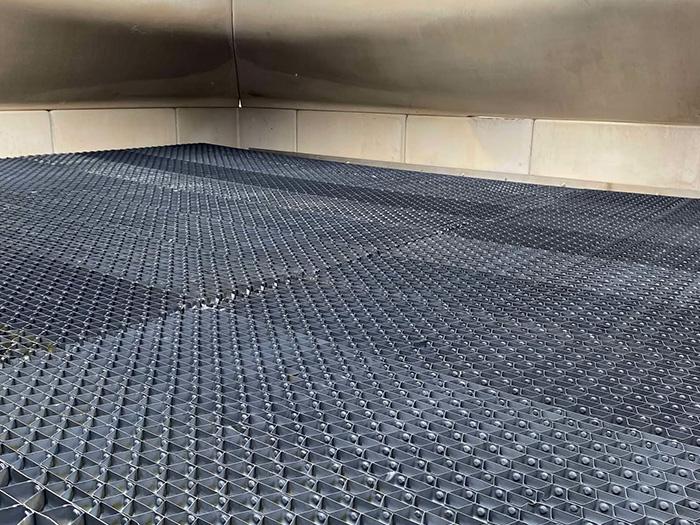

Rellenos en operación
Relleno laminar detalle
Textura relleno laminar
Rellenos tipo laminar
03 — Ingeniería de Sistemas

Componentes Principales

Cada componente de una torre de enfriamiento cumple una función crítica para garantizar el rendimiento térmico y la operación eficiente del sistema.

Ventiladores torre de enfriamiento
Ventiladores

Generan el flujo de aire necesario para el proceso evaporativo. Su balanceo y estado determinan directamente la eficiencia y el nivel de vibraciones del sistema.

Motores eléctricos torre de enfriamiento
Motores Eléctricos

Impulsan los ventiladores y sistemas mecánicos. Su inspección periódica previene fallas eléctricas y mecánicas que pueden detener la operación.

Drift Eliminators
Drift Eliminators

Reducen la pérdida de gotas de agua hacia el exterior, minimizando el consumo de agua y previniendo problemas de contaminación en el entorno.

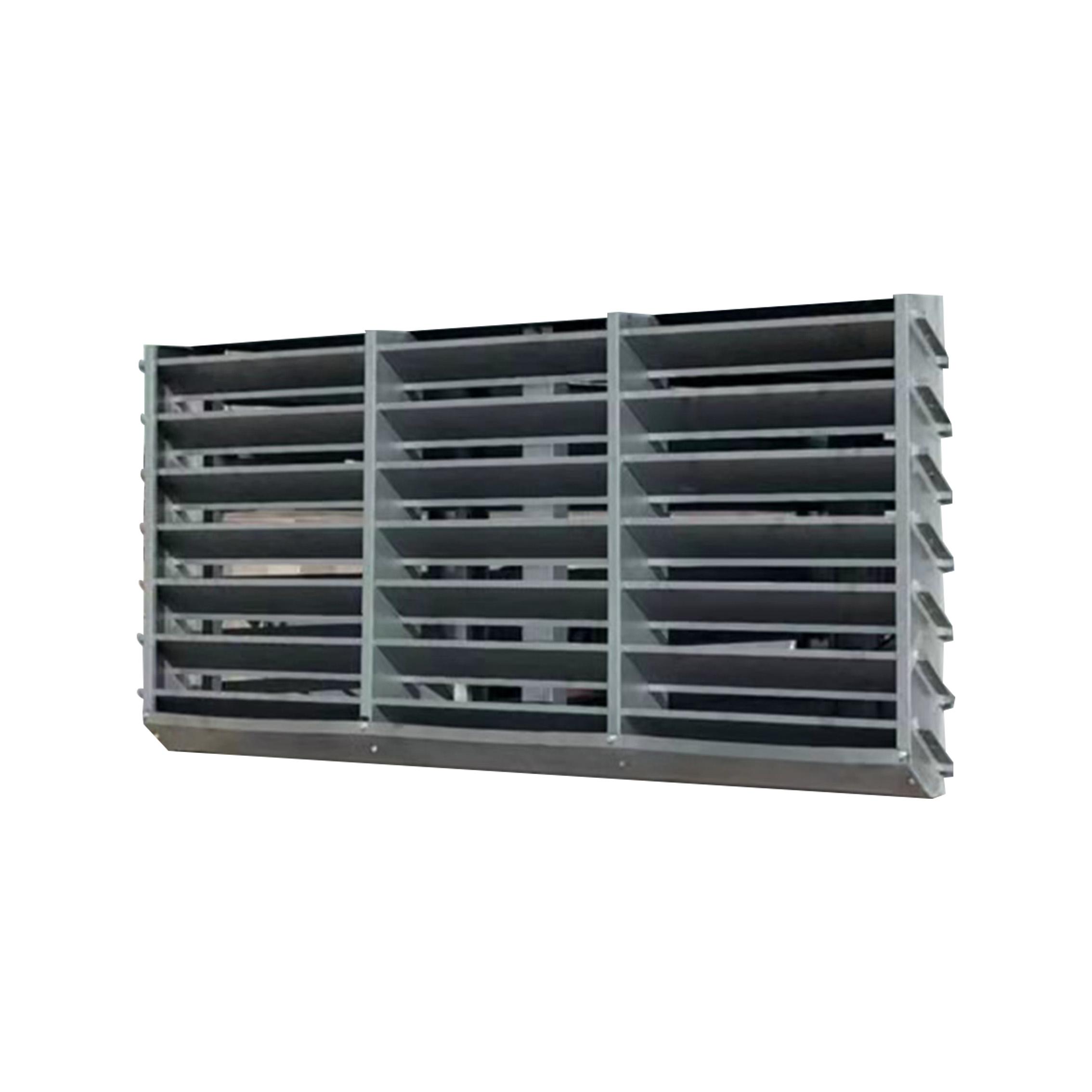

Louvers sistema de aire
Louvers

Controlan el ingreso de aire a la torre y ayudan a reducir salpicaduras externas, mejorando la eficiencia del flujo y protegiendo el entorno.

Boquillas distribución agua
Boquillas

Distribuyen uniformemente el agua sobre los rellenos evaporativos. Su estado y limpieza son fundamentales para el rendimiento térmico del sistema.

Sistema de distribución de agua
Sistema de Distribución

La red de tuberías y colectores lleva el agua caliente a los distribuidores. Un sistema bien diseñado garantiza cobertura uniforme sobre los rellenos.

Componentes mecánicos torre
Sistema interno torre de enfriamiento
04 — Operación y Confiabilidad

Mantenimiento Preventivo

El mantenimiento preventivo permite detectar problemas antes de que afecten el rendimiento y la continuidad operacional de la torre.

Las inspecciones periódicas son clave para maximizar la eficiencia operacional y prolongar la vida útil del sistema.

Mejora eficiencia térmica
Reduce fallas mecánicas
Disminuye consumo energético
Prolonga vida útil
Tareas más Comunes
  • Inspección visual y estructural completa
  • Limpieza de relleno y distribuidores
  • Revisión y lubricación del sistema motriz
  • Balanceo de ventiladores y rodetes
  • Análisis de vibraciones
  • Reemplazo de componentes desgastados
Técnico en mantenimiento preventivo
Mantenimiento industrial
Técnico en terreno
Inspección de torre
Revisión de componentes
05 — Diagnóstico Mecánico

Balanceo y Vibraciones

Las vibraciones excesivas pueden generar desgaste prematuro, daños mecánicos y pérdida de eficiencia operacional. El análisis vibracional y el balanceo dinámico son herramientas clave para la confiabilidad industrial.

Estas técnicas ayudan a mejorar la confiabilidad y prolongar la vida útil de los equipos rotativos, reduciendo significativamente el riesgo de paradas no programadas.

Desalineaciones

Detección de ejes y poleas fuera de alineación que generan desgaste prematuro

Balanceo Dinámico

Corrección de desbalanceo en ventiladores para reducir vibración y ruido

Rodamientos

Identificación de desgaste en rodamientos mediante análisis de espectro de vibración

Análisis Espectral

Diagnóstico avanzado con instrumentación técnica para detectar fallas incipientes

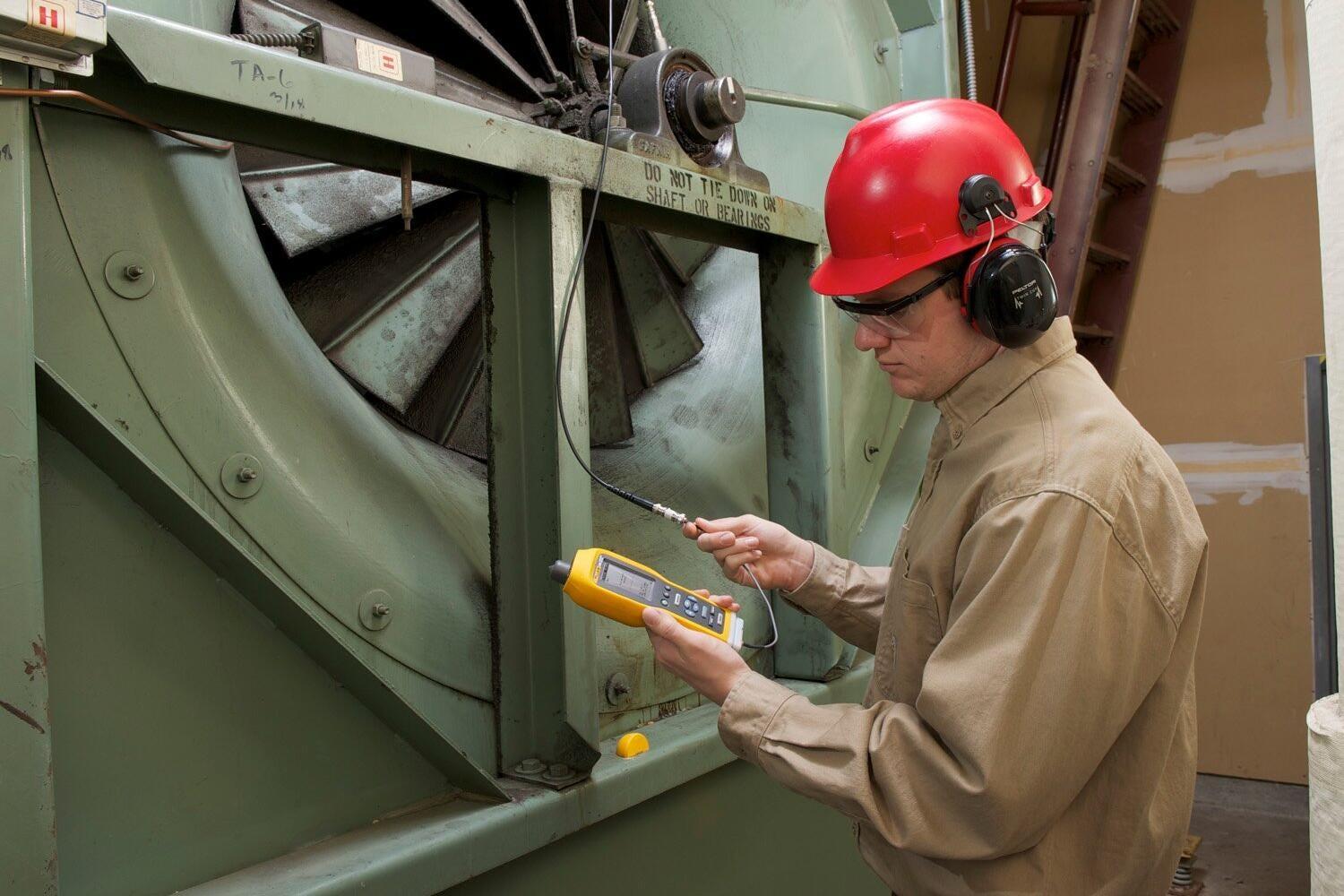

Análisis de vibraciones en torre industrial
Balanceo dinámico de ventilador en torre de enfriamiento
06 — Diagnóstico y Prevención

Problemas Comunes

La falta de mantenimiento puede provocar diversos problemas operacionales que afectan directamente el rendimiento de la torre. Una evaluación técnica periódica permite identificar estos problemas antes de que provoquen fallas mayores.

Incrustaciones Minerales

Depósitos de cal y minerales reducen la eficiencia del relleno y obstruyen boquillas, disminuyendo el intercambio térmico.

Corrosión Estructural

El contacto permanente con agua y la humedad deteriora la estructura metálica y las conexiones, comprometiendo la integridad de la torre.

Crecimiento Biológico

Algas y bacterias, incluida Legionella, proliferan en agua estancada o sin tratamiento adecuado, generando riesgos sanitarios.

Vibraciones Excesivas

Desbalanceo de ventiladores, desgaste de rodamientos o desalineaciones generan vibraciones que aceleran el deterioro mecánico.

Deterioro de Rellenos

Con el tiempo los rellenos se deforman, colapsan o se incrustan, reduciendo la superficie de contacto y la eficiencia de enfriamiento.

Pérdida de Eficiencia Térmica

La combinación de varios problemas resulta en agua que no alcanza la temperatura de diseño, afectando los procesos industriales asociados.

Rellenos con incrustaciones
Limpieza de torre de enfriamiento
07 — Control y Calidad

Tratamiento de Agua

Sistema de tratamiento de agua industrial

El tratamiento adecuado del agua es fundamental para prevenir incrustaciones, corrosión y proliferación bacteriana dentro del sistema, mejorando la eficiencia y reduciendo el desgaste de componentes internos.

El control regular de parámetros clave permite mantener un funcionamiento eficiente, seguro y conforme a normativas sanitarias.

Parámetros de Control
Conductividad

Concentración de minerales disueltos

pH

Control de acidez y alcalinidad

Dureza

Prevención de incrustaciones calcáreas

Biocidas

Control bacteriológico y Legionella

Sólidos Disueltos

Control de SDT para evitar obstrucciones

Anticorrosivos

Protección de metales internos

Galería Técnica

Instalaciones industriales, componentes, trabajos técnicos y sistemas de enfriamiento.
